WikiKomponen.comFungsi Bagian Optik Pickup VCD Dan DVD. Setiap optik terdiri dari bagian utama seperti tabung dioda laser, lensa, dioda, serta lilitan magnetik dan lempeng magnet. Semua komponen tersebut bekerja sama untuk dapat membuat optik atau laser optik pickup berfungsi.

Optik pickup sering disebut dengan sebutan singkat optik saja di Indonesia. Selanjutnya kita akan menggunakan kata tersebut untuk menyebut bagian tersebut.

Fungsi Bagian Optik Pickup VCD Dan DVD
Fungsi Bagian Optik Pickup VCD Dan DVD

Fungsi Bagian Optik Pickup VCD Dan DVD

Bagian – Bagian Komponen Optik VCD Dan DVD

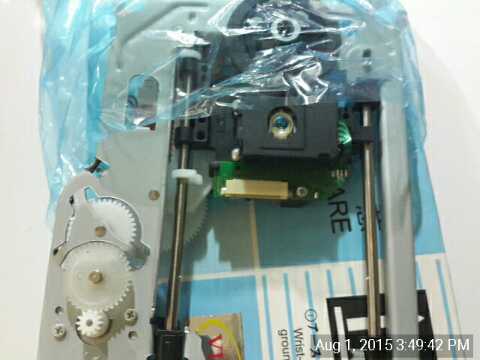

Sebuah optik terdiri dari beberapa komponen utama yang membentuk optik. Berikut ini adalah gambar bagian utama optik pickup VCD dan DVD tersebut.

Ads Metta3
Fungsi Bagian Optik Pickup VCD Dan DVD - Bagian - Bagian Komponen Optik VCD Dan DVD
Fungsi Bagian Optik Pickup VCD Dan DVD

Pada bagian atas yang terlihat adalah optik yang terdiri dari bagian seperti :

  • Lensa
  • Lempeng Inti
  • Lilitan Magnetik

Sedangkan pada bagian belakang akan terlihat bagian :

  • Tabung dioda
  • Flexibel penghubung arus

Pada bagian bawah optik akan terlihat :

  • Socket kabel optik
  • Trimpot Fokus
  • Baut Fokus
  • PCB utama Optik

Fungsi Komponen Pada Optik

  • Lensa. Berfungsi untuk memfokuskan cahaya yang dihasilkan oleh tabung dioda laser. Bagian tersebut harus terbebas dari debu untuk bekerja secara maksimal.
  • Dioda Laser. Berperan dalam menghasilkan cahaya untuk ditembakan ke kepingan laser.
  • Lilitan Magnetik. Bertugas menghasilkan sinyal magnet untuk mengerakan lensa optik ke atas dan ke bawah sesuai dengan fokus. Sedangkan gerakan maju mundur diatur oleh motor.
  • Lempeng Inti. Sebagai magnet untuk menggerakan mata lensa saat lilitan magnetik dialiri listrik. Lempeng ini bekerja sebagai pendorong saat polaritas magnet sama.
  • Trimpot. Berfungsi untuk melakukan penyesuaian intensitas cahaya. Bagian tersebut dapat dipergunakan untuk meningkatkan intensitas saat optik mengalami kemunduran intensitas.
  • Socket Kabel Optik. Untuk menghubungkan optik dan Decoder Main Board. Berupa konduktor berbetuk lembaran pita yang sangat fleksibel untuk mengantisipasi gerakan yang terus menerus.

Seluruh fungsi bagian optik pickup VCD dan DVD ini akan bekerja sama agar dapat berfungsi. Kerusakan pada salah satu bagian saja dapat menyebabkan optik tidak bisa membaca data yang ada di CD.
