Pendahuluan
Kali ini kita akan membahas cara merakit power supply 5V menggunakan L7805. Proyek elektronika untuk mikrokontroler, sensor, dan IC digital, banyak menggunakan adaptor atau power supply stabil 5V . Sehingga menjadi komponen vital dalam proyek . IC regulator L7805 menawarkan solusi hemat biaya dan mudah dirakit untuk kebutuhan ini. Artikel ini akan memandu Anda merakit power supply 5V menggunakan L7805 atau yang sering disebut adaptor dengan langkah-langkah praktis.
Prinsip Kerja Power Supply ( Adaptor )
L7805 bekerja sebagai voltage regulator linear yang mengubah tegangan DC input (7-35V) menjadi output stabil 5V. Komponen ini menggunakan prinsip dissipasi panas: kelebihan tegangan diubah menjadi panas melalui heatsink, sehingga memerlukan perhatian pada desain termal.
Pembahasan
Aplikasi Power Supply atau Adaptor
- Powering Arduino/Raspberry Pi: Sumber daya alternatif tanpa USB
- Sistem Sensor IoT: Sensor suhu/kelembaban berbasis NodeMCU
- Proyek Robotika: Pengendali motor DC dan driver servo
- Prototipe PCB: Rancangan awal sebelum produksi massal
Komponen yang Dipakai
| Komponen | Spesifikasi | Fungsi | Jumlah |
|---|---|---|---|
| IC L7805 | TO-220 Package | Regulator tegangan 5V | 1 |
| Kapasitor Elektrolit | 100µF/25V | Filter ripple input | 1 |
| Kapasitor Keramik | 0.33µF | Stabilisasi output | 1 |
| Kapasitor Elektrolit | 10µF/16V | Filter output | 1 |
| Diode 1N4007 | 1A/1000V | Proteksi reverse polarity | 1 |
| Heatsink | TO-220 compatible | Pendingin IC | 1 |
Data Spesifikasi Produk
| Parameter | L7805CV (STMicroelectronics) |
|---|---|
| Tegangan Output | 5V ±2% |
| Arus Maksimum | 1.5A (dengan heatsink) |
| Dropout Voltage | 2V (min. input 7V) |
| Rentang Input | 7V – 35V DC |
| Temperatur Operasi | 0°C hingga 125°C |
| Proteksi | Overheat, short-circuit |

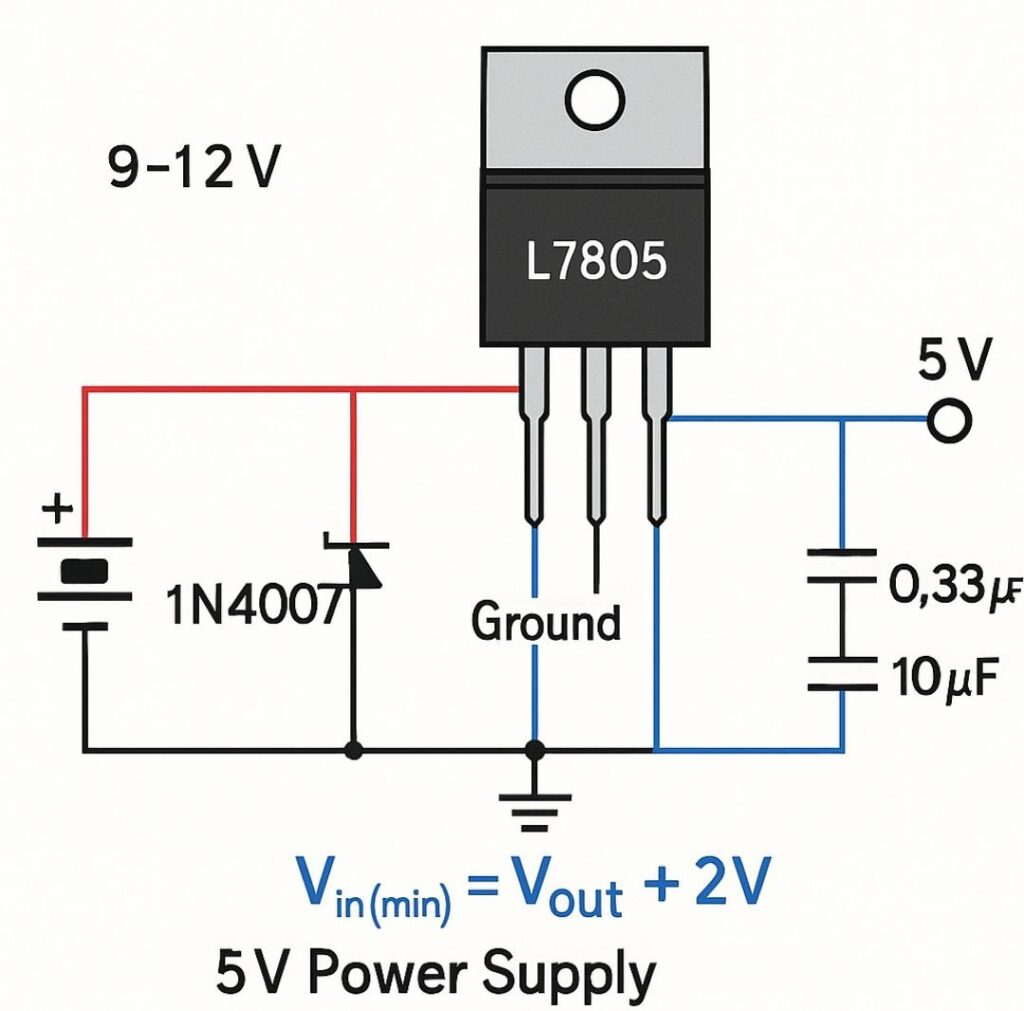

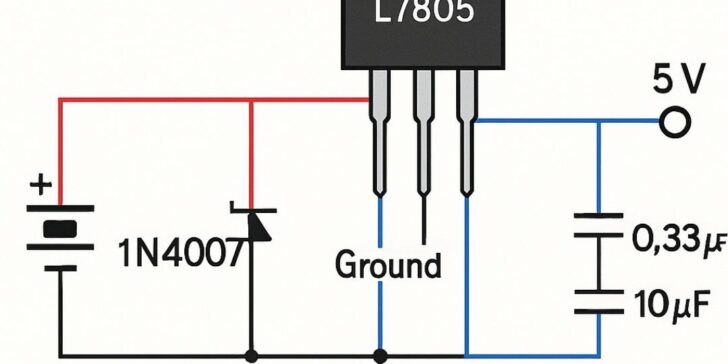

Langkah Perakitan Adaptor
- Siapkan Input DC: Gunakan adaptor 9V-12V atau baterai 9V
- Pasang Proteksi Polaritas: Hubungkan dioda 1N4007 ke jalur positif input
- Pasang Kapasitor Input: Sambung kapasitor 100µF antara input dan ground
- Instal L7805:
- Pin 1 (Input) ke sumber DC
- Pin 2 (Ground) ke jalur ground
- Pin 3 (Output) ke jalur output
- Tambahkan Kapasitor Output: Pasang 0.33µF dan 10µF paralel antara output dan ground
- Mount Heatsink: Kencangkan heatsink menggunakan baut isolator
- Testing: Ukur tegangan output menggunakan multimeter (harus 4.9V-5.1V)
Troubleshooting
- Output tidak stabil: Periksa polaritas kapasitor dan solderan
- IC panas berlebihan: Pastikan heatsink terpasang baik dan beban ≤1A
- Tegangan drop saat berbeban: Gunakan kabel penghubung yang lebih tebal
Kesimpulan
Power supply berbasis L7805 menawarkan solusi simpel dan handal untuk proyek elektronika 5V. Dengan biaya di bawah Rp20.000, Anda bisa membuat sumber daya stabil untuk Arduino, sensor, atau modul ESP8266. Selalu perhatikan disipasi panas dan margin tegangan input minimal 2V di atas output untuk kinerja optimal.
Untuk rangkaian menggunakan trafo AC, tambahkan rangkaian penyearah seperti pada rangkaian sebelumnya sebelum masuk ke rangkaian utama.
