Cara Membaca Kode Warna Nilai Tahanan Resistor

WikiKomponen.comCara Membaca Kode Warna Nilai Tahanan Resistor dapat diketahui dari warna gelang maupun angka yang tertera di badan resistor. Selain itu, dapat juga diukur menggunakan alat ukur. Berikut ini kita akan mempelajari cara menghitung nilai ohm resistor melalui kode warna. Setiap warna mewakili suatu nilai satuan puluhan dan perpangkatan sepuluhnya.

Cara Membaca Kode Warna Nilai Tahanan Resistor

Cara Membaca Kode Warna Nilai Tahanan Resistor

Cara Membaca Kode Warna Nilai Tahanan Resistor

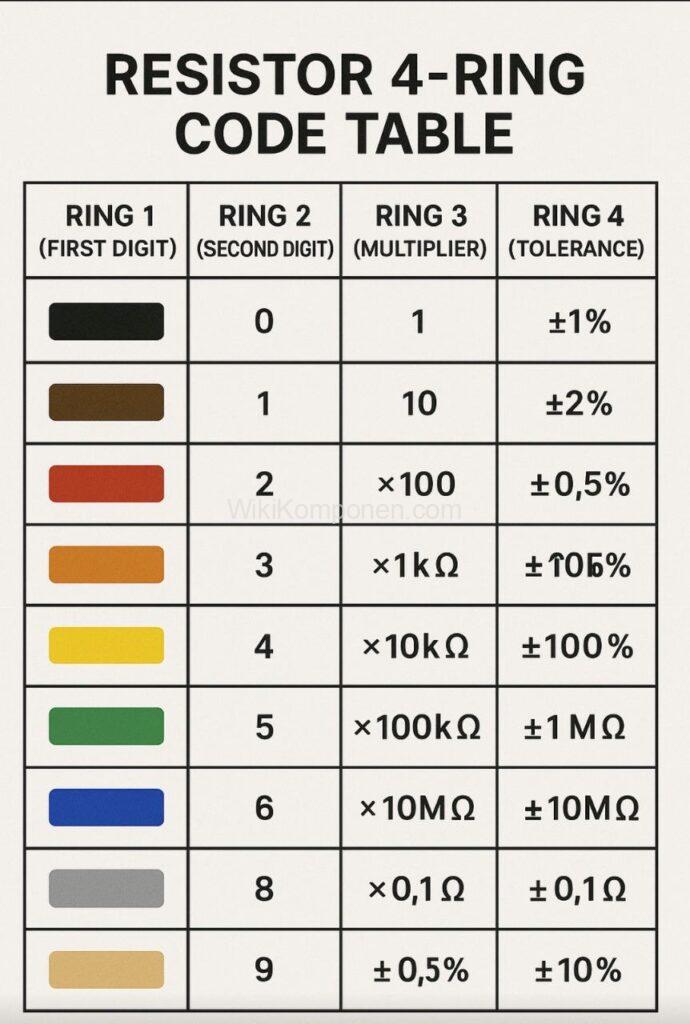

Pada sebuah resistor carbon, terdapat 3 buah gelang warna yang mewakili nilai resistor, serta 1 gelang tambahan yang mewakili nilai toleransi resistor. Penomoran demikian memiliki standar yang sudah diterapkan secara internasional, sehingga telah menjadi standard umum yang dikenali di sumua negara.

Ads Metta3

Urutan Warna Resistor

Setiap warna mewakili sebuah nilai atau angka. Dengan menghafal warna tersebut, maka nilai resistor akan mudah untuk diketahui. Warna tersebut adalah sebagai berikut :

  • Hitam mewakili 0
  • Coklat 1
  • Merah 2
  • Jingga 3
  • Kuning 4
  • Hijau 5
  • Biru 6
  • Ungu 7
  • Abu-abu 8
  • Putih 9
  • Emas 5%
  • Perak 10%

Cara Menentukan Gelang Pertama Resistor

Penentuan nilai resistor dapat dengan mudah diketahui dari kode warna dengan menggunakan tabel di atas. Caranya adalah mengenali dahulu gelang toleransinya untuk menentukan ujung kode warna. Resistor carbon memiliki toleransi 5%, sehingga jika melihat gelang warna emas, maka itu artinya toleransinya. Itu berarti gelang pertama terletak pada ujung lainnya.

Cara Menentukan Nilai Resistor

Gelang pertama menentukan nilai digit pertama resistor

Gelang kedua menentukan nilai digit kedua resistor

Gelang ketiga menentukan perkalian 10. Coklat artinya dikali 10 dan seterusnya.

Contoh Nilai Resistor

Sebuah resistor mempunyai warna coklat pada gelang pertama, merah pada gelang kedua, serta kuning pada gelang ketiga. Maka ini berarti resistor tersebut memiliki nilai 120KΩ.

  • Gelang pertama coklat berarti 1
  • Gelang kedua merah berarti 2
  • Gelang ke tiga kuning berarti 10 pangkat 4 atau 10.000
  • Maka dapat diketahui bahwa resistor tersebut bernilai 12 0000 ohm atau 120K Ohm.

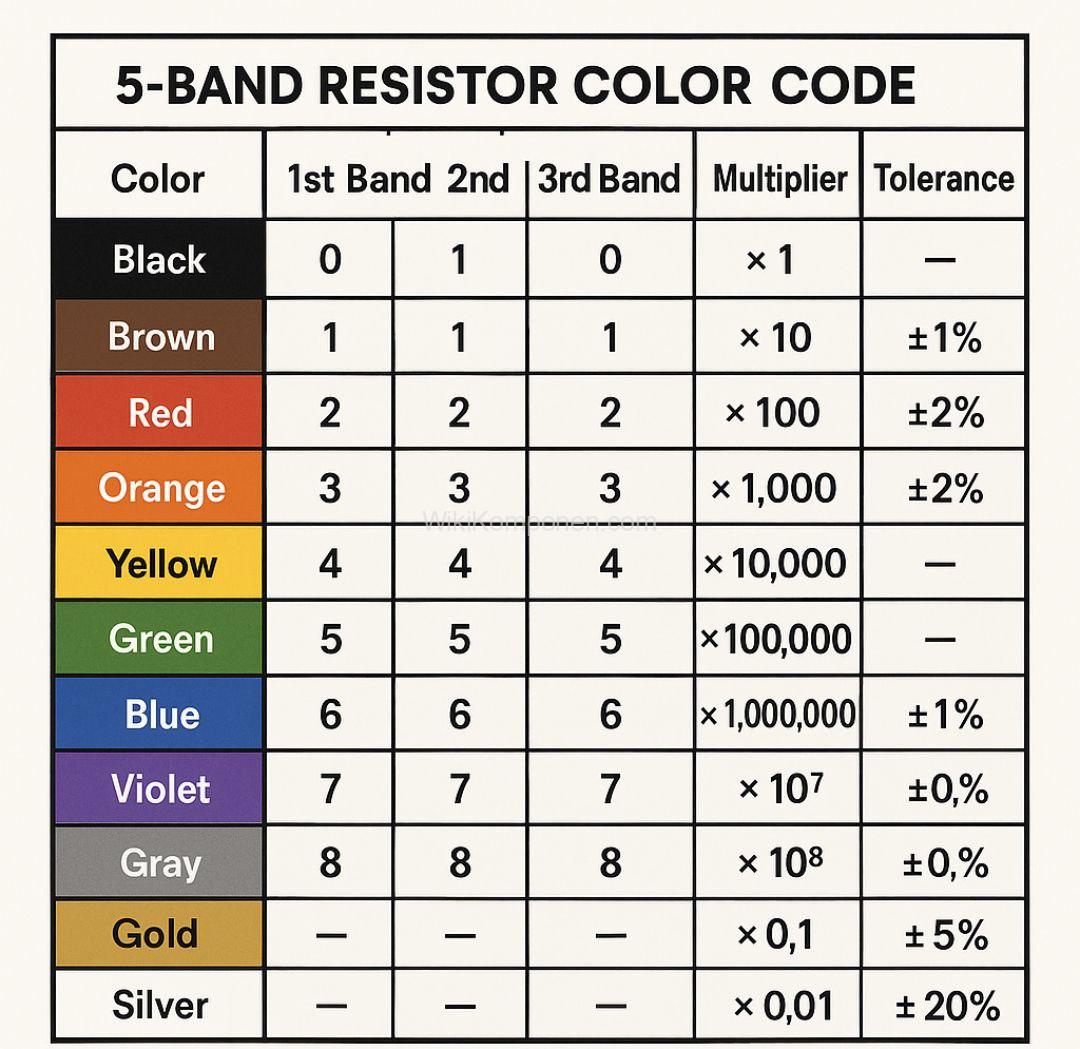

Berbeda dengan kode warna pada jenis metal film umumnya menggunakan 5 gelang warna. Untuk cara membaca kode warna nilai tahanan resistor pada metal film tidak banyak berbeda dengan pada cara yang dilakukan pada resistor carbon. Hanya saja perpangkatan diletakan pada gelang ke 4. Dan toleransi pada gelang ke 5.

Cara membaca kode warna nilai tahanan resistor menggunakan warna memiliki keuntungan tersendiri karena lebih tahan terhadap luntur seperti yang terjadi pada kode tulisan. Setiap gelang dibuat mengelilingi badan resistor, sehingga walaupun sebagian terhapus tetap dapat dikenali dari sisa warna pada permukaan sekelilingnya.
